WB-12B 紙杯機
WB-12B中速紙杯機是一種多工位紙杯成型機，該機采用先上底的模式，熱吹風加熱，變頻調速，自動注油，自動送紙，超聲波焊接，伺服送底紙，生產速度高，每分鐘可達110－120只，性價比要高于同類產品。
1、鋁盤分度采用10工位開放式凸輪，分度角更小維，在同等速度的情況下傳動更穩定，且維修和潤滑比封閉式分割器更加方便簡單，機器內傳動部件空間大，易于操作、維修，可替代市面上老式中速機型。
2、送紙方式采用旋轉式結構，調節簡單方便，如下簡易圖所示
3、整機傳動采用齒輪傳動系統，傳動結構及潤滑系統更加簡單，速比穩定,噪聲小，齒輪傳動是紙杯機傳動系統趨勢。
4、WB-12B型中速紙杯成型機具有過杯檢測、杯筒成型檢測、故障自動停機報警。設備工藝流程如下：吸紙片→杯筒粘合→上杯底→上杯筒→熱吹風1→熱吹風2→折底→滾花→卷邊→下杯→收料。
1、鋁盤分度采用10工位開放式凸輪，分度角更小維，在同等速度的情況下傳動更穩定，且維修和潤滑比封閉式分割器更加方便簡單，機器內傳動部件空間大，易于操作、維修，可替代市面上老式中速機型。
2、送紙方式采用旋轉式結構，調節簡單方便，如下簡易圖所示
3、整機傳動采用齒輪傳動系統，傳動結構及潤滑系統更加簡單，速比穩定,噪聲小，齒輪傳動是紙杯機傳動系統趨勢。
4、WB-12B型中速紙杯成型機具有過杯檢測、杯筒成型檢測、故障自動停機報警。設備工藝流程如下：吸紙片→杯筒粘合→上杯底→上杯筒→熱吹風1→熱吹風2→折底→滾花→卷邊→下杯→收料。
| 紙杯機配置參數 | |||
| 機型 | 12B型紙杯成型機 |  |
|
| 重量 | 2400KG | ||
| 裝箱規格 | 機器：2300x1200x1800 | ||
| 電氣規格 | 三相380V，8KW | ||
| 氣源規格 | 0.5-0.8MPa，0.4立方/min | ||
| 產能 | 110－120只/分鐘 | ||
| 紙張規格 | 單、雙PE紙 | ||
| 紙張克重 | 150-350g/㎡ | ||

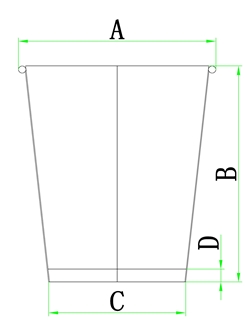

| 紙杯規格 | (A)φ35-95mm | ||
| (B)35-120mm | |||
| (c)4-10mm | |||
| 電氣配置 | 超聲波 | 溫州常榮 | |
| 變頻器 | 匯川 | ||
| PLC | 匯川 | ||
| 觸膜屏 | 匯川 | ||
| 空開、交流接觸器 | 正泰電器 | ||
| 中間繼電器 | |||
| 光電開關 | 感士光電 | ||
| 主電機 | 天力電機 | ||
| 氣缸 | 亞德客 | ||
| 機械配置 | 傳動軸 | 40Cr調質 | |
| 直線光軸 | 進口硬軸 | ||
| 圓柱凸輪 | 諸城華弘 | ||
| 刀模模具/滾花 | Cr12淬火/40Cr氮化 | ||
| 凸輪 | 數控加工 | ||
| 轉盤 | 鋁合金 | ||
